大型钢板仓结构设计要点
随着工业生产与物流的发展，各类散料储存需求不断增长，大型、特大型钢板仓的应用越来越广泛。相比小型钢板仓，大型钢板仓储料量大、高度高，结构设计更加复杂，对安全性和可靠性的要求也显著提升。
大型钢板仓结构设计时需要考虑的要点包括仓荷载分析、环向筋与竖向筋在大型钢板仓中的应用以及大型钢板仓的设计优化特点。
一、大型钢板仓荷载分析
钢板仓作为储存设备，其结构设计必须全面考虑各类荷载及其组合效应。主要荷载可分为以下几类：
1. 永久荷载
永久荷载主要包括钢板仓自身结构重量及固定设备的重量。在大型钢板仓中，仓体高度高、板材厚度大，自重对仓体的竖向压力不容忽视。合理计算永久荷载是保证仓体结构安全的基础。
2. 活荷载
活荷载主要包括屋面活动人员及设备荷载、仓顶平台检修荷载、积灰荷载等。尤其在检修或维护过程中，活荷载对仓顶结构的影响较大，需要保证仓顶构件具备足够的强度和刚度。
3. 储料荷载
储料荷载是大型钢板仓结构设计中最主要的控制因素。散料储存时会对仓壁产生侧压力，同时伴随竖向摩擦力作用。储料荷载作用时间长且持续，是影响仓壁应力和变形的关键因素。若仓壁强度不足，可能出现开裂、屈曲甚至失稳等破坏。
4. 风荷载
风荷载在大型钢板仓中表现为对仓壁的径向压力，并产生竖向弯曲和整体水平剪切力。特别是高大仓体在强风环境下，仓壁易产生弯曲变形，若未合理设计环向筋和竖向筋，可能导致局部或整体失稳。
5. 地震作用
地震荷载对大型钢板仓的动态作用尤为显著。地震发生时，储料荷载和仓体自重共同作用，会产生较大的惯性力。仓体设计必须充分考虑地震荷载及其与其他荷载的联合作用，以确保结构在地震情况下的安全性和稳定性。
6. 雪荷载
在高纬度或多雪地区，仓顶雪荷载对仓顶及环向结构产生额外压力，需要在设计中考虑仓顶加劲结构和雪荷载组合的作用。
综上所述，大型钢板仓的荷载设计要求综合考虑长期荷载与短期荷载、静态荷载与动态荷载的组合作用，从而保证仓体的整体安全和可靠性。
二、环向筋与竖向筋在大型钢板仓中的作用
大型钢板仓属于典型薄壁结构，单靠增加板材厚度来抵抗储料侧压和风荷载并不经济。工程实践证明，增设环向筋和竖向筋是提升仓体强度和刚度的有效措施。
1. 环向筋作用

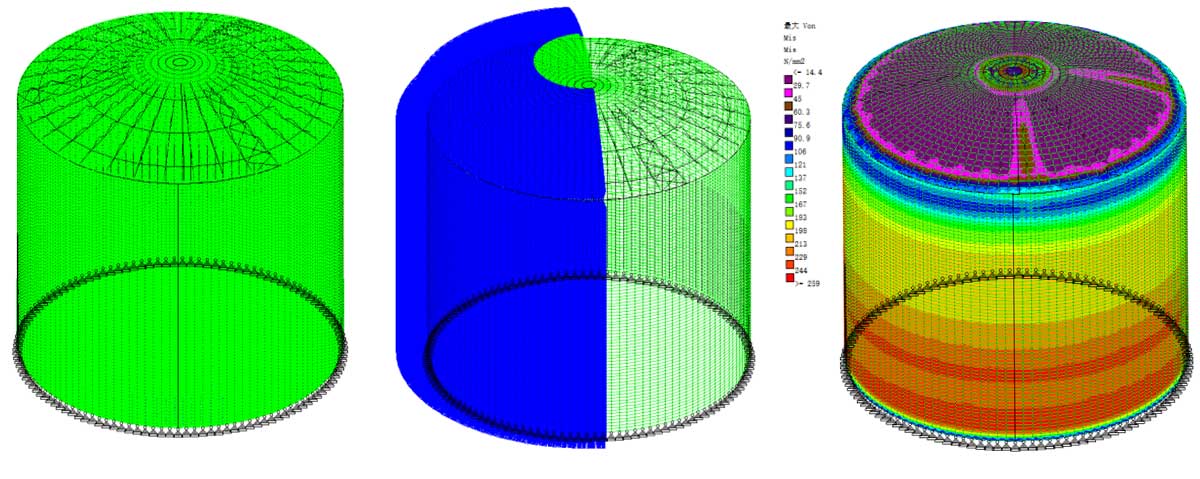

环向筋沿仓壁周向布置，可有效分散储料侧压力，增强仓壁抗弯能力。有限元分析显示，在相同荷载工况下，增设环向筋后仓体最大应力可从355MPa降低至274MPa，显著提高了仓壁承载能力。
2. 竖向筋作用
竖向筋沿仓体高度方向布置，主要抵抗储料的竖向摩擦力，同时对风荷载引起的弯曲和剪切力也具有很强的抵抗能力。竖向筋的应用不仅减少了仓壁变形，还提升了整体抗震性能和结构稳定性。
3. 环筋与竖筋的联合效果
环向筋与竖向筋的联合布置，可以显著降低仓体应力水平，减小仓壁在风荷载、地震荷载等动态荷载作用下的形变量，保证仓体在极端工况下仍能保持结构安全。槽钢或型钢截面的筋材具有优越的抗拉、抗弯和抗剪性能，相比单纯加厚板材，不仅节省材料，还实现了经济、安全的结构优化。
三、大型钢板仓的设计优化特点
1. 材料节约与结构安全兼顾：通过环筋、竖筋与钢板的组合设计，可以在保证仓体强度和刚度的同时，节省大量板材和施工成本。
2. 提高抗震能力：环筋与竖筋的加劲作用，使仓体在地震及风荷载作用下具有更好的抗变形能力和抗失稳能力。
3. 适应多种工况：仓顶活荷载、雪荷载、风压等作用下，仓顶和仓壁的加劲设计确保了仓体整体安全运行。
4. 优化结构布置：通过有限元分析，合理确定筋的间距、截面及布置方式，实现应力分布均匀、形变最小化。
5. 国际实践验证：这种“钢板+环筋+竖筋”的组合设计方法，经过国内外多年工程实践检验，已被广泛采用，是大型钢板仓设计的成熟方案。
大型钢板仓结构设计的核心在于合理应对各类荷载、优化仓壁结构、提升整体刚度和稳定性。通过增设环向筋和竖向筋，钢板仓能够有效降低应力水平，减少变形，提高抗震性能，实现经济、安全的设计目标。未来，随着工程技术和材料科学的发展，大型钢板仓在各类工业储运领域的应用将更加广泛，其设计理念和优化方法也将持续完善，为工业储存提供更加可靠、高效的解决方案。
大型钢板仓结构设计时需要考虑的要点包括仓荷载分析、环向筋与竖向筋在大型钢板仓中的应用以及大型钢板仓的设计优化特点。
一、大型钢板仓荷载分析
钢板仓作为储存设备，其结构设计必须全面考虑各类荷载及其组合效应。主要荷载可分为以下几类：
1. 永久荷载
永久荷载主要包括钢板仓自身结构重量及固定设备的重量。在大型钢板仓中，仓体高度高、板材厚度大，自重对仓体的竖向压力不容忽视。合理计算永久荷载是保证仓体结构安全的基础。
2. 活荷载
活荷载主要包括屋面活动人员及设备荷载、仓顶平台检修荷载、积灰荷载等。尤其在检修或维护过程中，活荷载对仓顶结构的影响较大，需要保证仓顶构件具备足够的强度和刚度。
3. 储料荷载
储料荷载是大型钢板仓结构设计中最主要的控制因素。散料储存时会对仓壁产生侧压力，同时伴随竖向摩擦力作用。储料荷载作用时间长且持续，是影响仓壁应力和变形的关键因素。若仓壁强度不足，可能出现开裂、屈曲甚至失稳等破坏。
4. 风荷载
风荷载在大型钢板仓中表现为对仓壁的径向压力，并产生竖向弯曲和整体水平剪切力。特别是高大仓体在强风环境下，仓壁易产生弯曲变形，若未合理设计环向筋和竖向筋，可能导致局部或整体失稳。
5. 地震作用
地震荷载对大型钢板仓的动态作用尤为显著。地震发生时，储料荷载和仓体自重共同作用，会产生较大的惯性力。仓体设计必须充分考虑地震荷载及其与其他荷载的联合作用，以确保结构在地震情况下的安全性和稳定性。
6. 雪荷载
在高纬度或多雪地区，仓顶雪荷载对仓顶及环向结构产生额外压力，需要在设计中考虑仓顶加劲结构和雪荷载组合的作用。
综上所述，大型钢板仓的荷载设计要求综合考虑长期荷载与短期荷载、静态荷载与动态荷载的组合作用，从而保证仓体的整体安全和可靠性。
二、环向筋与竖向筋在大型钢板仓中的作用
大型钢板仓属于典型薄壁结构，单靠增加板材厚度来抵抗储料侧压和风荷载并不经济。工程实践证明，增设环向筋和竖向筋是提升仓体强度和刚度的有效措施。
1. 环向筋作用
环向筋沿仓壁周向布置，可有效分散储料侧压力，增强仓壁抗弯能力。有限元分析显示，在相同荷载工况下，增设环向筋后仓体最大应力可从355MPa降低至274MPa，显著提高了仓壁承载能力。
2. 竖向筋作用
竖向筋沿仓体高度方向布置，主要抵抗储料的竖向摩擦力，同时对风荷载引起的弯曲和剪切力也具有很强的抵抗能力。竖向筋的应用不仅减少了仓壁变形，还提升了整体抗震性能和结构稳定性。
3. 环筋与竖筋的联合效果
环向筋与竖向筋的联合布置，可以显著降低仓体应力水平，减小仓壁在风荷载、地震荷载等动态荷载作用下的形变量，保证仓体在极端工况下仍能保持结构安全。槽钢或型钢截面的筋材具有优越的抗拉、抗弯和抗剪性能，相比单纯加厚板材，不仅节省材料，还实现了经济、安全的结构优化。
三、大型钢板仓的设计优化特点
1. 材料节约与结构安全兼顾：通过环筋、竖筋与钢板的组合设计，可以在保证仓体强度和刚度的同时，节省大量板材和施工成本。
2. 提高抗震能力：环筋与竖筋的加劲作用，使仓体在地震及风荷载作用下具有更好的抗变形能力和抗失稳能力。
3. 适应多种工况：仓顶活荷载、雪荷载、风压等作用下，仓顶和仓壁的加劲设计确保了仓体整体安全运行。
4. 优化结构布置：通过有限元分析，合理确定筋的间距、截面及布置方式，实现应力分布均匀、形变最小化。
5. 国际实践验证：这种“钢板+环筋+竖筋”的组合设计方法，经过国内外多年工程实践检验，已被广泛采用，是大型钢板仓设计的成熟方案。
大型钢板仓结构设计的核心在于合理应对各类荷载、优化仓壁结构、提升整体刚度和稳定性。通过增设环向筋和竖向筋，钢板仓能够有效降低应力水平，减少变形，提高抗震性能，实现经济、安全的设计目标。未来，随着工程技术和材料科学的发展，大型钢板仓在各类工业储运领域的应用将更加广泛，其设计理念和优化方法也将持续完善，为工业储存提供更加可靠、高效的解决方案。
